Δομικά χαρακτηριστικά του κιβωτίου διακλάδωσης οπτικών καλωδίων

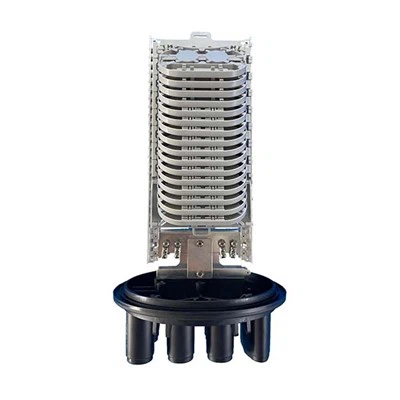

Το κουτί σύνδεσης οπτικού καλωδίου είναι μια συσκευή για πρόσβαση οπτικών ινών. Στη βιομηχανία λέγεται και βαρέλι λόγω του σχήματός του. Είναι το σημείο όπου συνδέεται το άκρο του οπτικού καλωδίου.
Η εσωτερική δομή του κιβωτίου διασταύρωσης οπτικών καλωδίων έχει κυρίως τα ακόλουθα κύρια σώματα:
1. Το πλαίσιο στήριξης είναι το κύριο σώμα των εσωτερικών εξαρτημάτων.
2. Η συσκευή στερέωσης οπτικού καλωδίου χρησιμοποιείται για τη στερέωση του οπτικού καλωδίου και της βάσης και τη στερέωση του στοιχείου ενίσχυσης του οπτικού καλωδίου. Από τη μία πλευρά, χρησιμοποιείται για την εσωτερική στερέωση του πυρήνα ενίσχυσης του καλωδίου οπτικών ινών. Από την άλλη πλευρά, χρησιμοποιείται για τη σύσφιξη και τη στερέωση του καλωδίου οπτικών ινών και του πλαισίου στήριξης.
3. Η συσκευή τοποθέτησης οπτικών ινών μπορεί να αποθηκεύσει τους συνδέσμους οπτικών ινών και τις υπόλοιπες οπτικές ίνες με τακτικό τρόπο. Το μήκος των υπόλοιπων οπτικών ινών δεν πρέπει να είναι μικρότερο από 1 μέτρο και η καμπύλη διάμετρος των υπόλοιπων κυλίνδρων οπτικών ινών δεν πρέπει να είναι μικρότερη από 35 mm. Μεταξύ αυτών, ο δίσκος αποθήκευσης μπορεί να έχει έως και τέσσερα στρώματα και η χωρητικότητα είναι μεγάλη και ο δίσκος αποθήκευσης μπορεί να ρυθμιστεί ανάλογα με τον αριθμό των πυρήνων που συνδέονται με το οπτικό καλώδιο.
4. Για την προστασία των συνδέσμων οπτικών ινών, τοποθετήστε το θερμοσυστελλόμενο προστατευτικό χιτώνιο στο κλιπ στερέωσης του πυρήνα ινών στο δίσκο αποθήκευσης και μπορεί επίσης να χρησιμοποιηθεί η μέθοδος στερέωσης γέλης πυριτίου.
5. Το οπτικό καλώδιο σφραγίζεται με το κουτί σύνδεσης. Χρησιμοποιήστε λειαντικό πανί για να γυαλίσετε την άρθρωση μεταξύ του κουτιού σύνδεσης και του οπτικού καλωδίου στο σημείο εισόδου του καλωδίου του οπτικού καλωδίου και της βάσης. Καθαρίστε το γυαλισμένο μέρος με ένα απορρυπαντικό, κολλήστε πάνω του αλουμινόχαρτο και, στη συνέχεια, βάλτε τον θερμοσυστελλόμενο σωλήνα στο κουτί σύνδεσης Στο σημείο εισόδου του καλωδίου, χρησιμοποιήστε ένα φυσητήρα για να ζεσταθεί αργά στη μέση πρώτα και μετά και στα δύο άκρα. ότι ολόκληρος ο θερμοσυστελλόμενος σωλήνας μπορεί να συρρικνωθεί πλήρως.
